Производство армированных манжет в Москве

Как изготавливаются армированные манжеты

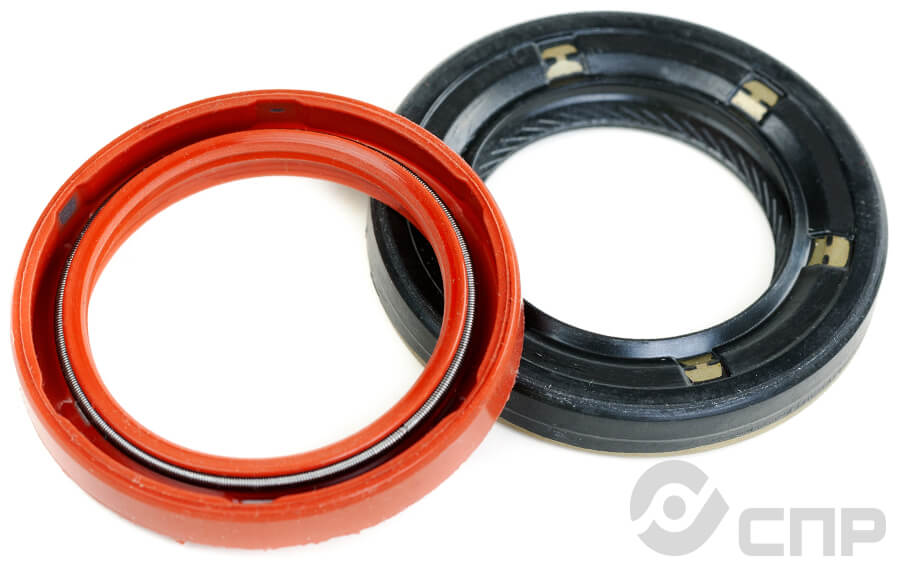

Армированные манжеты (сальники) используют для уплотнения валов в гидравлическом и пневматическом оборудовании, предотвращая утечку рабочей жидкости и попадание пыли в узел. Они работают в маслах, воде и других средах, сохраняя герметичность при вращении вала и вибрациях.

Основные способы изготовления армированных манжет

Формованные манжеты производят заливкой или прессованием резиновой смеси в пресс‑формы с последующей вулканизацией. Неформованные (точёные) манжеты получают из цилиндрических заготовок: сначала формируют полимерную заготовку, затем обрабатывают её на токарном оборудовании и комплектуют пружиной.

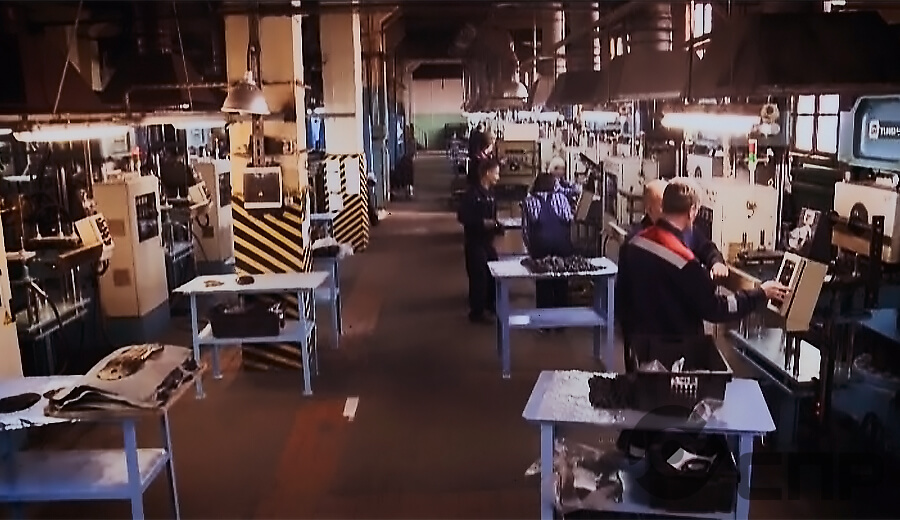

Этапы изготовления точёных манжет

1. Готовят заготовку цилиндрической формы из подобранной полимерной смеси под заданные условия работы.

2. Обрабатывают заготовку на специальном станке, формируя профиль манжеты и рабочие кромки.
3. Устанавливают пружину нужного типа (обычную или из нержавеющей стали), которая поджимает кромку к валу и повышает герметичность.

Типовые размеры и изготовление по ГОСТ

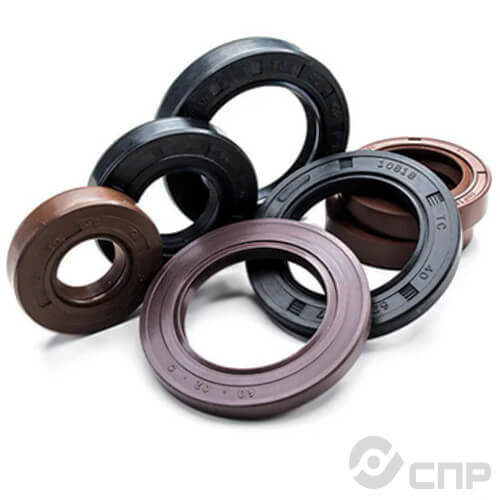

Серийные армированные манжеты выпускают по типоразмерам, указанным в ГОСТ 8752‑79, для уплотнения валов в масле, воде и топливе. При необходимости для нестандартного оборудования возможно изготовление манжет по индивидуальным чертежам и размерам заказчика.

Подбор материалов резины и пружин
Для манжет используют разные эластомеры: резину NBR для работы в маслах и топливе, FKM (FPM, Viton) для высоких температур и агрессивных сред, полиуретан для повышенной износостойкости. Пружины для манжет делают по ТУ 38 105 1982‑90, обычно из проволоки малого диаметра с плотной навивкой и конусным концом, обеспечивающим стыковку в кольцо; применяют нержавеющую сталь 12Х18Н10Т или сталь Б‑2 по ГОСТ 9389‑75.
